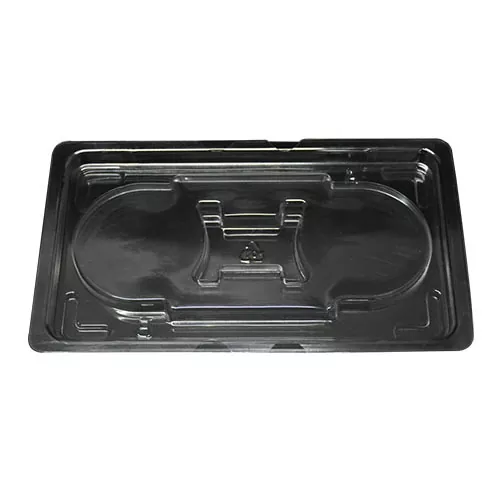

Imballaggio termoplastico antistatico per connettore elettronico

L'imballaggio termoplastico antistatico per connettori elettronici della fabbrica Shunxin è realizzato con fogli PET/PS/PP e fornisce prestazioni dissipative statiche permanenti. Il vassoio è disponibile nei gradi antistatico, semiconduttivo e conduttivo, che possono essere selezionati in modo flessibile in base alla sensibilità dei diversi componenti elettronici. Gli stampi possono essere sviluppati sulla base di disegni 3D del connettore o campioni fisici, con una precisione della scanalatura di ≤±0,1 mm per un posizionamento preciso. Intorno al vassoio sono previste nervature di rinforzo e strutture di posizionamento che consentono l'impilamento stabile di più di 10 strati. Le dimensioni esterne, i fori di posizionamento e gli angoli anti-montaggio possono essere personalizzati.

Vantaggi del prodotto

1. Tre gradi antistatici disponibili: grado antistatico (10⁹~10¹¹Ω)/grado semiconduttivo (10⁶~10⁹Ω)/grado conduttivo (10³~10⁶Ω), selezionato in modo flessibile in base alla sensibilità del componente

2. Posizionamento preciso ±0,1 mm - La tolleranza della scanalatura può essere controllata entro ±0,1 mm, mantenendo i connettori posizionati saldamente senza scuotere, cadere o ribaltarsi

3. Personalizzazione specifica del connettore: gli slot di posizionamento dedicati possono essere personalizzati per intestazioni pin, connettori scheda-scheda, connettori circolari e altri tipi di connettori per adattarsi a diverse forme di prodotto

4. Design impilabile: le nervature di rinforzo e le strutture di posizionamento consentono un impilamento stabile di più di 10 strati, mentre l'annidamento aiuta a risparmiare spazio di archiviazione

5. Compatibile con le linee di produzione automatizzate: le dimensioni esterne, i fori di posizionamento e gli angoli anti-montaggio possono essere personalizzati, con supporto per la scansione e la tracciabilità dei codici a barre MES

6. Molteplici opzioni di materiali: PET (ecologico, altamente trasparente e adatto alla conformità all'esportazione), PS (economico), PP (resistente alla temperatura e agli agenti chimici) e altri materiali

7. Trattamento superficiale flessibile: trasparente (per ispezione visiva)/nero (per prestazioni conduttive o riduzione delle interferenze luminose)/floccato (per protezione antiscivolo e antigraffio)

Scenari applicativi

1: Produzione di connettori elettronici: fatturato della produzione e imballaggio del prodotto finito per connettori maschio, connettori femmina, connettori scheda-scheda, connettori cavo-scheda e connettori circolari

2: Workshop sulla produzione SMT: vassoi di fornitura dei componenti e posizionamento dei connettori prima dell'assemblaggio SMT

3: Imballaggio e test dei semiconduttori: movimentazione e trasporto antistatici dei componenti del connettore durante l'imballaggio e il test a livello di chip

4: Elettronica automobilistica: imballaggi antistatici e fatturato logistico per connettori automobilistici e terminali di cablaggi

5: Assemblaggio di prodotti elettronici di consumo: alimentazione di componenti e imballaggio del prodotto finito per connettori interni utilizzati in telefoni cellulari, computer e altri dispositivi elettronici

6: Elettronica medica: imballaggio antistatico e trasporto di connettori di precisione all'interno di apparecchiature mediche

Settori tipici: produzione di connettori, assemblaggio SMT, imballaggio e test di semiconduttori, elettronica automobilistica, assemblaggio di elettronica di consumo, dispositivi medici

Domande frequenti

Q1: Qual è la differenza tra un vassoio per connettori elettronici antistatico e un normale vassoio termoformato?

R: I normali vassoi termoformati sono isolanti e possono facilmente accumulare cariche statiche senza dissiparle. Il contatto con componenti elettronici sensibili può quindi causare danni da scariche elettrostatiche (ESD). I vassoi antistatici utilizzano riempitivi conduttivi aggiunti al materiale o rivestimenti antistatici applicati alla superficie per mantenere la resistenza superficiale entro 10⁶~10⁹Ω, consentendo alle cariche statiche di dissiparsi rapidamente e riducendo il rischio causato dall'accumulo statico. Si tratta di una misura di protezione fondamentale per l'imballaggio dei connettori elettronici.

Q2: Come vengono fissati i connettori all'interno del vassoio? Si sposteranno durante il trasporto?

R: I vassoi antistatici Shunxin sono modellati in base alla forma dei connettori, con tolleranze delle scanalature controllate entro ±0,1 mm. I prodotti con intestazione a perno utilizzano fessure allungate per fissare entrambe le estremità della base del perno; i connettori scheda-scheda utilizzano scanalature piatte che si adattano ai contorni del prodotto; i connettori circolari utilizzano strutture di posizionamento a forma di anello per trattenere l'alloggiamento. Una volta posizionati nel vassoio, i connettori rimangono posizionati saldamente senza scuotersi, cadere o ribaltarsi.

Q3: Le prestazioni antistatiche sono permanenti o diminuiranno nel tempo?

R: I vassoi antistatici Shunxin utilizzano riempitivi conduttivi aggiunti al materiale del foglio o rivestimenti antistatici permanenti per fornire prestazioni antistatiche di lunga durata, che normalmente non diminuiscono nel tempo o con l'uso ripetuto. Tuttavia, l'esposizione prolungata ad ambienti ad alta temperatura o umidità elevata o l'attrito ripetuto possono causare lievi modifiche nelle prestazioni della superficie. Si raccomandano ispezioni regolari in loco.

Q4: I vassoi possono essere adattati alle linee di produzione automatizzate?

R: Sì. Le dimensioni esterne, i fori di posizionamento e gli angoli anti-montaggio dei vassoi antistatici Shunxin possono essere personalizzati in base all'attrezzatura automatizzata del cliente. I vassoi forniscono un'elevata precisione dimensionale e una rigidità stabile e possono essere adattati a operazioni automatizzate come macchine di posizionamento SMT e movimentazione robotizzata.
