Cosa dovresti sapere sugli imballaggi termoplastici antistatici per l'elettronica?

Cosa deve controllare l'imballaggio ESD?

L'imballaggio elettronico funge da parte del sistema di movimentazione attorno a un componente. Quando quel componente è sensibile agli eventi elettrostatici, il vassoio deve fornire un comportamento elettrico prevedibile oltre all'organizzazione fisica. Questo è il motivo per cui gli imballaggi ESD dovrebbero essere specificati attraverso le caratteristiche misurabili del materiale e della superficie piuttosto che solo attraverso l'aspetto.

La carica statica può svilupparsi attraverso il contatto e la separazione tra materiali diversi, il movimento durante la movimentazione, l'attrito e altre attività produttive comuni. Un componente sensibile può attraversare molte fasi prima dell'assemblaggio finale, pertanto l'imballaggio può essere aperto, trasferito, impilato e riutilizzato più volte. Ogni fase crea opportunità per condizioni elettrostatiche incontrollate se l'imballaggio non è stato progettato in modo appropriato.

Anche la struttura dell'imballaggio influenza il movimento del prodotto. Un vassoio con cavità dedicate può mantenere separati i singoli componenti e ridurre il contatto non necessario tra le parti vicine. Per connettori, sensori, componenti relativi a PCB e altri prodotti di precisione, il posizionamento controllato può rendere più ordinata la gestione manuale e della linea di produzione.

Un packaging elettronico efficace combina il controllo elettrostatico con l'organizzazione fisica. Nessuna delle due funzioni dovrebbe essere trattata come una caratteristica isolata.

È anche importante capire che non tutti i componenti elettronici hanno la stessa sensibilità o requisiti di gestione. I pacchetti di semiconduttori, i connettori, i sensori, i moduli ottici e i circuiti stampati assemblati possono differire per peso, forma, superfici esposte e ambiente di processo. L’imballaggio dovrebbe quindi essere sviluppato attorno al prodotto reale piuttosto che fare affidamento su un’unica struttura a vassoio universale.

• Comportamento ESD definito:le caratteristiche elettriche devono essere specificate in base ai requisiti del componente e del processo.
• Posizionamento stabile:le singole cavità possono limitare i movimenti indesiderati durante la movimentazione.
• Struttura adeguata:lo spessore, la profondità e la geometria della parete devono corrispondere al prodotto fisico.
• Compatibilità del processo:l'impilamento, il piazzamento, l'ispezione e la movimentazione lungo la linea dovrebbero essere considerati fin dall'inizio.

Quali materiali termoplastici si adattano alle diverse applicazioni ESD?

La selezione termoplastica influisce più del comportamento elettrico. Determina inoltre la rigidità, la resistenza agli urti, la flessibilità, la trasparenza, il comportamento alla temperatura, l'aspetto e le caratteristiche di formatura. Per i vassoi elettronici, queste proprietà devono essere considerate insieme perché un materiale che fornisce una caratteristica desiderabile può introdurre limitazioni in un'altra area.

PP per manipolazioni ripetute

Il PP è utile quando un vassoio necessita di una combinazione di resistenza alla fatica alla flessione, resistenza alla caduta e resistenza alla temperatura. Queste caratteristiche sono rilevanti nelle applicazioni in cui il vassoio può essere ripetutamente caricato, trasferito, impilato o riportato in un'area di produzione.

Gli ambienti SMT possono comportare manipolazioni frequenti e movimenti organizzati tra le fasi del processo. Una struttura a base di PP può essere presa in considerazione laddove l'imballaggio deve tollerare un uso ripetuto pur mantenendo le sue caratteristiche elettrostatiche definite.

ANIMALE DOMESTICO per trasparenza e rigidità

Il PET offre elevata trasparenza e buona durezza, rendendolo utile laddove l'ispezione dei componenti e la visibilità del prodotto sono importanti. Un vassoio trasparente può facilitare agli operatori l'identificazione della disposizione dei componenti senza rimuovere ciascun elemento dalla sua posizione.

La visibilità può anche supportare flussi di lavoro orientati all'ispezione. Quando il concetto di confezionamento consente agli operatori di vedere direttamente il prodotto, il vassoio può fornire organizzazione mantenendo una visione chiara del componente.

PS per strutture generali di vassoi

Il PS è relativamente fragile e ha una trasparenza leggermente inferiore rispetto al PET. Può tuttavia essere preso in considerazione per vassoi di turnover di componenti elettronici per uso generale in cui la struttura generale e l'ambiente di movimentazione sono compatibili con le sue caratteristiche.

La scelta corretta non dovrebbe basarsi solo sul nome del materiale. Il peso effettivo del componente, le dimensioni della cavità, l'impatto previsto, le condizioni di temperatura, i requisiti di trasparenza e la frequenza di movimentazione prevista sono tutti fattori che influenzano la selezione.

In pratica le prestazioni elettriche dovrebbero rimanere collegate alle prestazioni meccaniche. Un vassoio può avere l'intervallo di resistenza desiderato ma essere comunque poco adatto al prodotto se la sua forma, flessibilità o comportamento alla temperatura non corrispondono all'ambiente di manipolazione.

Come dovrebbe essere specificata la resistenza superficiale?

La resistenza superficiale è uno dei parametri tecnici centrali negli imballaggi ESD perché fornisce un modo misurabile per descrivere il comportamento elettrico del materiale di imballaggio. L'intervallo target deve essere selezionato in base ai requisiti ESD del componente e all'ambiente di gestione circostante.

Un programma di imballaggio personalizzato può specificare la resistenza superficiale da 1,0×10⁴Ω a 1,0×10¹¹Ω. Tale intervallo copre molteplici requisiti di controllo elettrostatico, ma l'esistenza di un ampio intervallo non significa che un valore sia automaticamente adatto per ogni applicazione.

Diversi ambienti di produzione elettronica possono avere requisiti diversi per il controllo della carica, la movimentazione dei materiali e l'integrazione dei processi. Un vassoio utilizzato per il ricambio generale dei componenti può avere specifiche diverse da un vassoio utilizzato per l'ispezione sensibile, la movimentazione automatizzata o l'imballaggio di componenti con strutture conduttive esposte.

Inizia con il requisito del componente

La prima domanda dovrebbe essere quale livello di controllo ESD è richiesto dal componente e dal processo di gestione. Le specifiche dell'imballaggio dovrebbero quindi essere sviluppate attorno a tale requisito piuttosto che selezionare un valore elettrico semplicemente perché è comunemente usato.

Consideriamo il sistema di imballaggio completo

Il vassoio è solo un elemento dell'ambiente di confezionamento. Anche i cartoni esterni, i materiali di imbottitura, i separatori, le superfici di lavoro, le attrezzature per la movimentazione e altri componenti dell'imballaggio possono influenzare le condizioni elettrostatiche intorno al prodotto.

Ciò rende importante il pensiero a livello di sistema. Un vassoio con una caratteristica di resistenza controllata dovrebbe comunque essere integrato in un processo di movimentazione che riconosca il comportamento elettrico dei materiali e delle apparecchiature circostanti.

Connetti la resistenza con la geometria

Le specifiche elettriche non dovrebbero indurre gli ingegneri a trascurare la protezione fisica. La profondità della cavità, la spaziatura tra le pareti e la struttura di posizionamento devono proteggere il componente preservando la funzione elettrostatica richiesta.

• Definire l'intervallo di resistenza richiesto:collegare il valore target all'effettivo requisito di protezione ESD.
• Mantenere il componente in una posizione controllata:utilizzare cavità e individuare funzionalità dove necessario.
• Esaminare l'ambiente di gestione completo:considerare gli altri materiali e attrezzature che interagiscono con il vassoio.
• Verificare il prodotto finito:utilizzare idonee apparecchiature per prove di resistenza per verificare che siano raggiunte le caratteristiche elettriche specificate.

Una specifica misurabile facilita inoltre la comunicazione tra progettisti di imballaggi, produttori di componenti e team di produzione. Invece di descrivere un vassoio solo come “antistatico”, il progetto può identificare l’intervallo di resistenza previsto e il materiale di costruzione necessario per ottenerlo.

Come dovrebbe essere progettato un vassoio ESD?

Il controllo elettrico è solo una parte del problema di progettazione. Un vassoio elettronico deve inoltre sostenere il componente in modo sicuro, consentire operazioni di carico e scarico pratiche, adattarsi alle attrezzature di movimentazione e rimanere compatibile con i requisiti di impilamento o annidamento.

1. Definire la busta del prodotto

Inizia con le dimensioni esatte del componente. Registrare lunghezza, larghezza, altezza, diametro, sporgenze, posizioni dei connettori, superfici sensibili e qualsiasi area che non deve entrare in contatto con il vassoio.

Per gli assemblaggi elettronici irregolari, le informazioni di progettazione utili possono includere diverse dimensioni della sezione trasversale anziché una dimensione complessiva. Ciò può essere particolarmente importante per connettori, sensori e gruppi PCB con componenti sporgenti.

2. Costruisci la cavità attorno al prodotto

Una cavità dedicata può controllare la posizione di ciascuna parte creando al contempo la separazione tra i componenti vicini. La geometria della cavità dovrebbe bilanciare ritenzione e accessibilità. Un posizionamento eccessivamente allentato può consentire il movimento, mentre una geometria eccessivamente restrittiva può rendere difficili le operazioni di carico e scarico.

3. Considera lo spessore della parete

Lo spessore delle pareti influenza la rigidità, il peso e il comportamento di formatura del vassoio. Grandi cavità e strutture profonde possono richiedere un'attenta considerazione della distribuzione del materiale durante la termoformatura. Lo spessore dovrebbe quindi essere valutato insieme alla direzione di formatura e alla geometria finale del vassoio.

4. Aggiungi funzionalità di impilamento o annidamento

I vassoi elettronici riutilizzabili spesso devono essere impilati quando caricati e annidati quando vuoti. Queste caratteristiche possono ridurre la complessità dello stoccaggio e migliorare l’efficienza della movimentazione, ma la geometria deve essere progettata in modo tale che i vassoi impilati rimangano stabili e le cavità non interferiscano tra loro.

5. Proteggi le superfici sensibili

I componenti possono avere alloggiamenti, connettori, lenti, pin o superfici finite esposti che richiedono un contatto controllato. Ove appropriato, il vassoio può essere configurato con inserti protettivi o caratteristiche di ammortizzazione selezionate in modo che il prodotto sia supportato senza un contatto superfluo con la superficie.

6. Pianificare la movimentazione automatizzata

Le fabbriche di elettronica possono spostare i vassoi manualmente, con carrelli, trasportatori o apparecchiature di movimentazione automatizzate. La struttura del vassoio deve essere compatibile con il processo previsto, compresi i punti di accesso, l'altezza di impilamento, l'orientamento e la direzione di carico.

I design dei vassoi più affidabili sono quindi specifici per l'applicazione. Non si basano su uno schema di cavità fisso quando il prodotto stesso ha una forma unica o requisiti di manipolazione speciali.

Perché la termoformatura è utile per i vassoi elettronici?

La termoformatura è particolarmente utile quando l'imballaggio elettronico richiede cavità personalizzate, grandi superfici, contorni curvi o ampie dimensioni dei vassoi. Un foglio termoplastico riscaldato può essere formato sopra l'attrezzatura per creare una struttura specifica del prodotto senza forzare ogni applicazione in un piccolo formato standard.

Questo è importante per l'elettronica perché l'imballaggio dei componenti può variare da piccole parti singole ad assiemi più grandi e sistemi composti da più parti. Un vassoio potrebbe necessitare di una griglia di piccole cavità, mentre un altro potrebbe richiedere tasche profonde per assemblaggi più grandi.

Capacità di grande formato

Gli imballaggi termoformati possono essere prodotti con dimensioni fino a circa 1300 × 750 × 740 mm, a seconda della struttura effettiva del vassoio e dei requisiti di produzione. Questa ampia capacità di formatura è utile quando un sistema di imballaggio copre un grande assemblaggio o più zone di prodotto.

Layout di cavità personalizzati

La termoformatura consente di sviluppare il modello della cavità attorno alla disposizione del prodotto. Le singole cavità possono essere distanziate in base alle dimensioni dei componenti e l'impronta complessiva del vassoio può essere adattata alle strutture di trasporto o stoccaggio esistenti.

Flessibilità di sviluppo

I prodotti elettronici possono cambiare durante lo sviluppo. Le posizioni dei connettori, le dimensioni dell'alloggiamento, le configurazioni del PCB e le disposizioni degli accessori possono essere riviste. Un approccio flessibile alla termoformatura può supportare progetti di sviluppo selezionati in cui sono richiesti strumenti personalizzati e strutture di ampio formato.

Varietà di materiali

PP, PET, PS e altri materiali termoplastici idonei possono essere presi in considerazione all'interno del processo di termoformatura. Ciò consente di valutare insieme i requisiti elettrici, meccanici e visivi del vassoio.

Integrazione con le funzionalità di packaging

Il concetto di formatura può incorporare aree di posizionamento, strutture di impilamento, aperture e altri dettagli funzionali. Laddove sia necessaria una protezione superficiale aggiuntiva, è possibile integrare nel design dell'imballaggio anche materiali di imbottitura selezionati.

La termoformatura è particolarmente utile quando la geometria dell'imballaggio deve seguire da vicino il prodotto anziché forzare un componente complesso in un formato vassoio generico.

Il processo di produzione dovrebbe comunque essere selezionato in base alla geometria del prodotto, al comportamento elettrico richiesto, alla quantità di produzione e alla strategia di imballaggio complessiva. La termoformatura è un'opzione di processo piuttosto che una risposta universale per ogni applicazione di imballaggio elettronico.

Dove vengono comunemente utilizzati i vassoi ESD?

I vassoi termoformati con controllo ESD possono supportare molte fasi della produzione elettronica e della logistica. La struttura esatta dipende dal fatto che l'imballaggio sia destinato allo stoccaggio, all'ispezione, allo spostamento sulla linea di produzione, alla rotazione o al trasporto.

• Componenti elettronici:connettori, sensori, parti relative al PCB, componenti a semiconduttore e altri prodotti sensibili all'elettricità statica possono essere disposti in cavità dedicate.
• Gestione PCB:i circuiti stampati e gli assemblaggi elettronici possono essere supportati durante lo stoccaggio temporaneo, il trasferimento e lo spostamento della linea di produzione.
• Parti elettroniche di precisione:le singole cavità possono aiutare a mantenere il posizionamento organizzato per i componenti con requisiti di movimentazione definiti.
• Produzione SMT:i vassoi di turnover riutilizzabili possono supportare movimenti ripetuti tra le fasi di produzione in cui è richiesto un comportamento elettrostatico controllato.
• Componenti optoelettronici:l'imballaggio può essere configurato per la comunicazione ottica e i gruppi optoelettronici con condizioni ESD specificate.
• Apparecchiature elettroniche industriali:componenti e assiemi di grandi dimensioni possono essere organizzati per lo stoccaggio, il trasporto interno e la movimentazione controllata.

Ispezione dei componenti

Gli imballaggi orientati all'ispezione beneficiano di un posizionamento organizzato e di un chiaro accesso al componente. Quando la trasparenza è importante, il PET può essere preso in considerazione per strutture che permettano all'operatore di vedere il prodotto mentre rimane all'interno del vassoio.

SMT e fatturato delle linee di produzione

Gli ambienti di produzione possono comportare ripetuti movimenti dei vassoi tra le fasi del processo. Il PP può essere preso in considerazione laddove la resistenza alla fatica, la resistenza agli urti e il comportamento alla temperatura sono in linea con i requisiti di manipolazione ripetuta.

Gestione di PCB e assemblaggi

I circuiti stampati e gli assiemi possono avere dimensioni maggiori e caratteristiche montate fragili. Le cavità del vassoio dovrebbero quindi supportare la scheda senza entrare in contatto con componenti che non sono progettati per sopportare un carico.

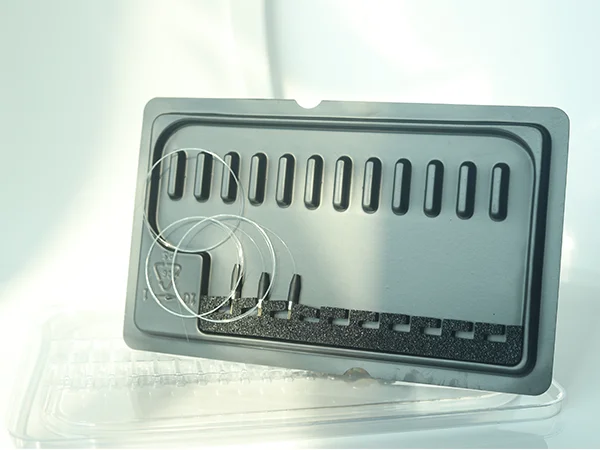

Imballaggio optoelettronico

I componenti della comunicazione ottica possono avere superfici sensibili e dimensioni precise. La struttura dell'imballaggio dovrebbe tenere conto dell'orientamento dei componenti, delle zone di contatto, della separazione e delle proprietà elettrostatiche richieste.

Come interagiscono pulizia e protezione del prodotto?

L'imballaggio elettronico non è solo un dispositivo di controllo ESD. Anche la pulizia può essere importante, in particolare quando i componenti sono esposti a polvere, particelle o contaminazione superficiale durante la produzione. La progettazione dell'imballaggio dovrebbe quindi tenere conto sia del comportamento elettrostatico che della pulizia fisica del vassoio.

Un ambiente di produzione pulito può aiutare a controllare l'adesione della polvere durante la produzione dei vassoi. La movimentazione, la formatura, la rifilatura e lo stoccaggio dei materiali devono essere gestiti in modo coerente in modo che il vassoio finito sia adatto all'applicazione elettronica prevista.

Controllare le aree di contatto

Non tutte le superfici dei componenti dovrebbero toccare la confezione allo stesso modo. Alcuni prodotti presentano superfici cosmetiche rifinite, contatti esposti, superfici ottiche o sporgenze sensibili. Il design della cavità può limitare i contatti non necessari e mantenere le aree delicate lontane dai bordi strutturali.

Utilizzare inserti protettivi quando appropriato

I modelli di imballaggio selezionati possono incorporare materiali di imbottitura come la spugna dove è necessario un ulteriore strato di contatto morbido. Questo approccio può aiutare a ridurre il contatto superficiale e i segni di manipolazione per prodotti con aspetto o sensibilità al contatto più elevati.

Mantenere pratiche di movimentazione pulite

Le prestazioni dell'imballaggio sono influenzate da ciò che accade dopo la produzione e durante la produzione. Uno stoccaggio pulito, pratiche di carico controllate e procedure di movimentazione adeguate possono aiutare a preservare le condizioni previste del vassoio prima che raggiunga il componente.

Considera il riutilizzo

I vassoi riutilizzabili possono passare attraverso molti cicli di manipolazione. Quando il riutilizzo fa parte del sistema di imballaggio, la progettazione dovrebbe considerare la fatica, la pulizia ripetuta, l’impilamento e il caricamento ripetuto. Il PP può essere utile nelle applicazioni in cui tali caratteristiche sono in linea con le prestazioni elettriche e meccaniche richieste.

La gestione della qualità basata su ISO può fornire un quadro strutturato per il controllo dei processi, mentre i test applicabili di terze parti possono essere utilizzati per valutare le caratteristiche rilevanti del materiale o del prodotto in base ai requisiti del cliente.

Quali informazioni sono necessarie per lo sviluppo personalizzato?

I vassoi personalizzati funzionano meglio quando il design dell'imballaggio inizia con informazioni chiare sul prodotto e sul processo di movimentazione. Più l'input è completo, più facile sarà determinare la geometria della cavità, la direzione del materiale, l'intervallo di resistenza e la struttura complessiva del vassoio.

1. Definire il prodotto.Fornire le dimensioni del prodotto, la forma complessiva, le sporgenze critiche e tutte le aree che devono rimanere libere dal contatto.
2. Definire l'ambiente di gestione.Spiegare se il vassoio viene utilizzato per lo stoccaggio, il trasferimento manuale, il turnover della linea di produzione, l'ispezione, l'impilamento o il trasporto.
3. Definire il requisito ESD.Indicare l'intervallo di resistenza superficiale richiesto o i requisiti di imballaggio applicabili per il componente.
4. Definire le dimensioni del vassoio.Fornire la lunghezza complessiva, la larghezza, l'altezza desiderate ed eventuali restrizioni imposte dai contenitori di trasporto o dalle apparecchiature di produzione.
5. Definire la struttura della cavità.Determinare il numero di cavità, la profondità della cavità, la spaziatura, l'orientamento e la direzione di caricamento del prodotto.
6. Definire funzioni aggiuntive.Identificare i requisiti di impilamento, annidamento, ammortizzazione, posizionamento, aperture, etichette o logo, ove applicabile.
7. Rivedere la direzione del materiale.Confronta PP, PET e PS con i requisiti elettrici, meccanici, di temperatura e di aspetto dell'applicazione.

Disegni e dati dimensionali

I disegni tecnici possono fornire informazioni precise su dimensioni critiche, tolleranze e interfacce dei componenti. Le specifiche dimensionali sono utili anche quando il prodotto ha una geometria relativamente semplice.

Informazioni sul prodotto fisico

Un prodotto fisico può aiutare a chiarire forme irregolari, superfici di contatto effettive, transizioni di altezza e componenti sporgenti che potrebbero essere difficili da descrivere solo attraverso le dimensioni di base. L'obiettivo è comprendere l'involucro reale della confezione prima che venga finalizzata la progettazione della cavità.

Attrezzature per imballaggio e logistica

Il vassoio dovrebbe anche essere progettato in base al modo in cui si sposterà all'interno della fabbrica. Le dimensioni del contenitore, l'altezza di impilamento, la profondità di annidamento, lo spazio libero del trasportatore e l'accesso dell'operatore possono tutti influenzare la forma finale.

Una specifica di progetto dovrebbe quindi descrivere il viaggio completo del vassoio, dal caricamento attraverso lo stoccaggio e il trasferimento sulla linea di produzione fino alla fase finale di imballaggio o trasporto. Questa visione più ampia aiuta a evitare che la progettazione della cavità risolva solo una fase del processo.

Cosa è necessario controllare prima della spedizione?

I vassoi elettronici finiti devono essere controllati sia dal punto di vista elettrico che fisico. Un vassoio può soddisfare le dimensioni previste pur non mantenendo le caratteristiche di resistenza richieste, così come può soddisfare l'intervallo di resistenza pur presentando problemi di cavità o impilamento.

Verifica elettrica

L'intervallo di resistenza superficiale specificato può essere controllato con apparecchiature di prova di resistenza adeguate. La verifica deve essere eseguita in base al metodo di prova applicabile e ai requisiti di imballaggio.

Verifica dimensionale

Le dimensioni critiche dovrebbero essere misurate rispetto ai requisiti di progettazione concordati. Particolare attenzione dovrebbe essere prestata alla profondità della cavità, alla posizione della cavità, al perimetro del vassoio e a qualsiasi caratteristica che si interfaccia direttamente con il componente o l'attrezzatura di movimentazione esterna.

Ispezione della pulizia

I vassoi finiti devono essere ispezionati per rilevare eventuali contaminazioni visibili e detriti di materiale. Ciò è particolarmente rilevante per gli imballaggi elettronici in cui la pulizia può influenzare l'ambiente di manipolazione.

Coerenza della produzione

La gestione della qualità dovrebbe coprire l'ingresso dei materiali, le condizioni di formatura, la rifinitura, l'ispezione e la manipolazione del prodotto finito. Un processo ripetibile è importante perché le caratteristiche elettriche e fisiche del vassoio devono rimanere costanti durante tutta la produzione.

Ove richiesto, le materie prime e i prodotti finiti possono anche essere sottoposti a test applicabili da parte di terzi. L'ambito preciso del test deve essere stabilito in base ai requisiti tecnici del cliente e all'applicazione elettronica prevista.

Per una visione più ampia delle capacità di confezionamento termoformato personalizzato, visitareImballaggio termoplastico antistaticoe confrontare il materiale richiesto, l'intervallo di resistenza, la struttura del vassoio e le condizioni di applicazione prima di finalizzare le specifiche di imballaggio.
