In qualità di produttore professionale cinese, Shunxin vorrebbe fornirti un imballaggio termoplastico antistatico in fibra ottica, ovvero un vassoio termoformato realizzato con fogli PET o PS per la movimentazione, lo stoccaggio e il trasporto di componenti in fibra ottica. Le opzioni di resistenza superficiale disponibili includono il grado antistatico (10⁹~10¹¹Ω), il grado semiconduttivo (10⁶~10⁹Ω) e il grado conduttivo (10³~10⁶Ω). A differenza dei vassoi per componenti elettronici standard, questo imballaggio per fibra ottica integra scanalature di avvolgimento del cavo dedicate e slot di posizionamento del connettore rialzati per proteggere la piegatura della fibra e le superfici terminali del connettore. Le configurazioni dei connettori FC, SC, LC, ST e MPO/MTP possono essere personalizzate.
L'estremità del connettore è un'interfaccia ottica critica e graffi, polvere o contaminazione possono influire sulla qualità della connessione e sulla trasmissione ottica. L'imballaggio termoplastico in fibra ottica antistatica Shunxin utilizza fessure di posizionamento elevate per mantenere le facce delle estremità del connettore lontane dal contatto diretto con la superficie del vassoio, contribuendo a ridurre l'attrito, la contaminazione e i danni da manipolazione. Il materiale antistatico aiuta inoltre a ridurre l'attrazione elettrostatica della polvere, rendendo il vassoio adatto per moduli ottici, cavi di connessione in fibra ottica e altri componenti di comunicazione ottica.

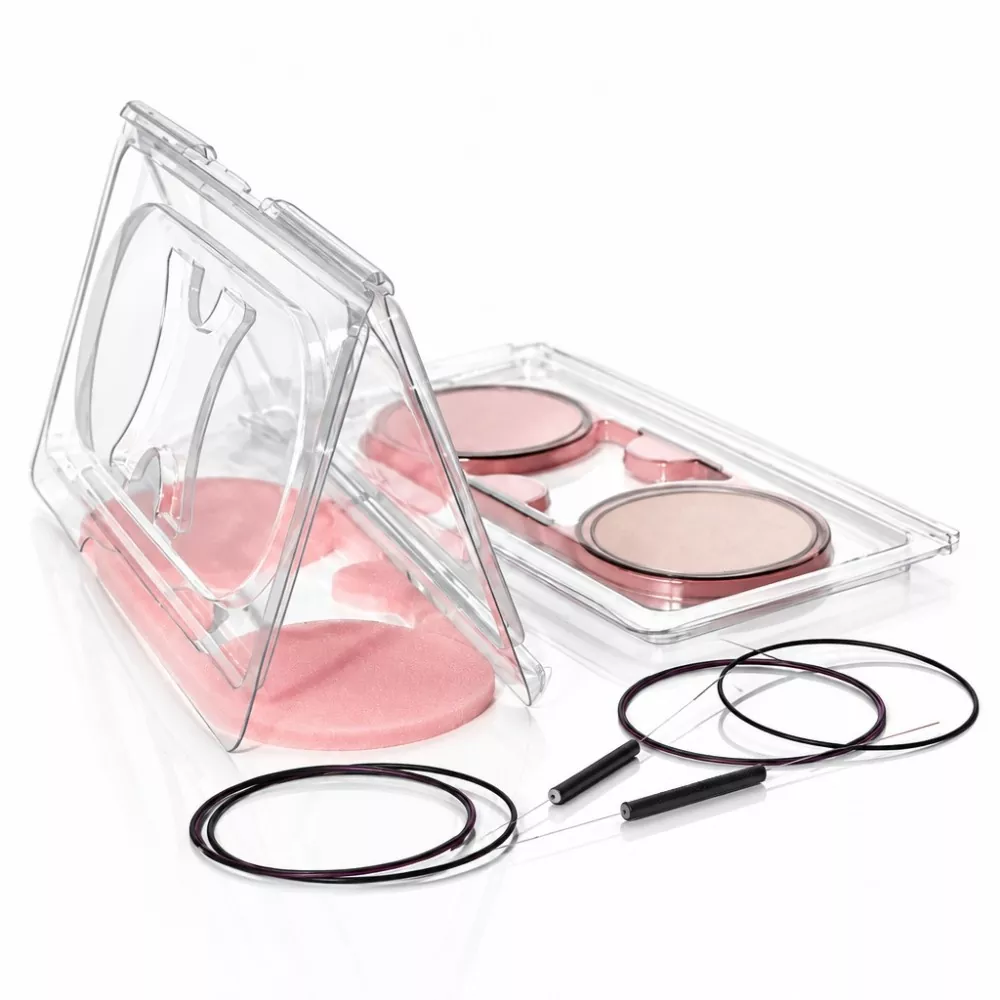

I cavi patch in fibra ottica combinano connettori con cavi in fibra relativamente lunghi, pertanto la flessione incontrollata durante l'imballaggio o il trasporto può creare uno stress meccanico eccessivo. Il vassoio incorpora scanalature di avvolgimento curve per organizzare la fibra in eccesso e mantenere un percorso di piegatura controllato. Il raggio della scanalatura può essere progettato in base alle specifiche del cavo e al raggio di curvatura minimo richiesto, contribuendo a proteggere la fibra durante la movimentazione e il trasporto.

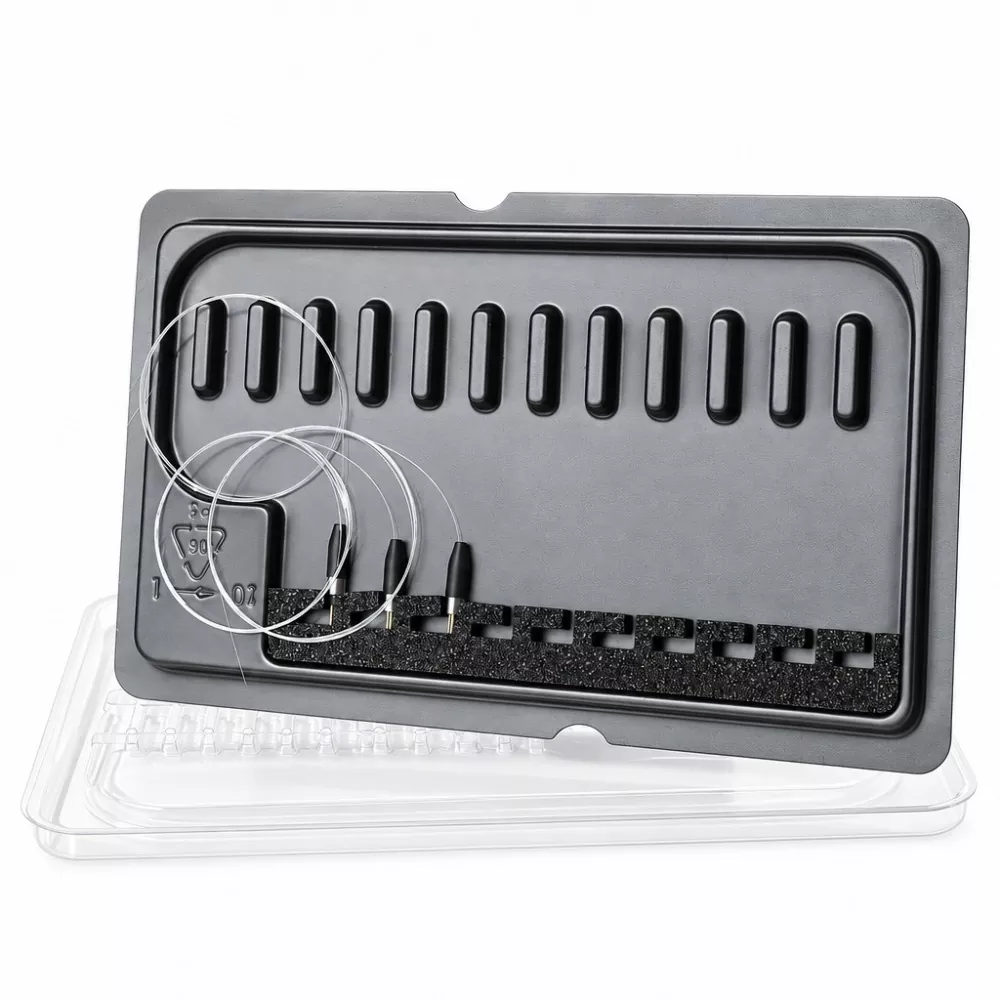

Diversi connettori in fibra ottica richiedono dimensioni di posizionamento e strutture di ritenzione diverse. Shunxin può personalizzare slot dedicati per connettori FC, SC, LC, ST e MPO/MTP, con layout per prodotti single-core, dual-core e multi-core. Il posizionamento del connettore può essere sviluppato in base ai disegni del prodotto o ai campioni fisici per migliorare l'adattamento e la stabilità durante l'imballaggio.
Il vassoio può essere fornito con diversi livelli di resistenza superficiale a seconda delle esigenze di protezione elettrostatica dei componenti imballati. Le opzioni disponibili vanno da 10³Ω a 10¹¹Ω, consentendo di selezionare la struttura dell'imballaggio e le specifiche del materiale per diversi prodotti di comunicazione ottica e ambienti di gestione.
Shunxin utilizza la termoformatura sotto vuoto per produrre imballaggi in fibra ottica con dimensioni dei vassoi, canali per cavi, slot per connettori e aree di posizionamento del prodotto personalizzati. La struttura può essere sviluppata attorno alla forma e alla quantità dei componenti imballati per migliorare l'organizzazione e rendere più comoda la movimentazione e il trasporto.
1. Cavi patch in fibra ottica:Organizza e protegge i cavi di connessione durante lo stoccaggio, la movimentazione e il trasporto.
2. Connettori per fibra ottica:Fornisce un posizionamento dedicato per connettori FC, SC, LC, ST e MPO/MTP.
3. Moduli ottici:Adatto per confezionare moduli ottici che richiedono posizionamento controllato e protezione elettrostatica.
4. Ricetrasmettitori in fibra ottica:Protegge i componenti del ricetrasmettitore dal contatto diretto e aiuta a mantenere l'imballaggio organizzato.
5. Componenti in fibra del data center:Utilizzato per lo stoccaggio e il trasporto di componenti in fibra ottica e parti di ricambio.
6. Apparecchiature di comunicazione ottica:Vassoi personalizzati per componenti legati alla fibra utilizzati nell'assemblaggio di apparecchiature di rete e di telecomunicazioni.
7. Componenti optoelettronici:Adatto per l'imballaggio strutturato di parti ottiche e optoelettroniche sensibili.
1. Ambiente di archiviazione:Conservare i vassoi in un magazzino fresco, asciutto e pulito, lontano dalla luce solare diretta prolungata e dal calore eccessivo. Evitare condizioni che potrebbero influenzare il materiale o le proprietà antistatiche.
2. Impilamento:Impilare i vassoi vuoti in modo uniforme ed evitare un'altezza eccessiva o un caricamento irregolare. Per i vassoi carichi, utilizzare le strutture di posizionamento progettate per mantenere il corretto allineamento durante lo stoccaggio e il trasporto.
3. Manutenzione antistatica:Laddove la resistenza superficiale è critica, testare periodicamente campioni rappresentativi con un misuratore di resistenza adeguato e confrontare le letture con il grado del materiale specificato.
4. Protezione frontale:Posizionare e rimuovere con attenzione i connettori in fibra ottica. Evitare il contatto diretto tra le estremità del connettore e le superfici dure o le aree contaminate.
5. Controllo della contaminazione:Mantenere i vassoi puliti e protetti da polvere, olio e altri contaminanti. Se necessario, durante lo stoccaggio è possibile utilizzare sacchetti antistatici o altri imballaggi secondari idonei.
6. Ispezione prima dell'uso:Controllare la superficie del vassoio, le aree di posizionamento del connettore e le scanalature dei cavi prima dell'uso. Per applicazioni di imballaggio controllate, verificare che il materiale soddisfi l'intervallo di resistenza superficiale specificato.
R: L'imballaggio in fibra ottica deve gestire sia il connettore che il cavo in fibra collegato. Il vassoio di Shunxin utilizza slot di posizionamento del connettore dedicati per mantenere le estremità lontane dal contatto diretto e scanalature di avvolgimento curve per organizzare il cavo controllandone il percorso di piegatura. Queste funzionalità sono progettate specificamente per cavi patch in fibra ottica e relativi componenti ottici.
R: L'intervallo di resistenza appropriato dipende dai requisiti di protezione elettrostatica del prodotto imballato e dall'ambiente di manipolazione. Shunxin può fornire opzioni di materiale antistatico, semiconduttivo o conduttivo da 10³Ω a 10¹¹Ω in base al requisito specificato.
R: Le fessure di posizionamento elevate dedicate mantengono le facce terminali del connettore separate dalla superficie del vassoio principale, riducendo il rischio di attrito diretto e contaminazione da contatto durante la movimentazione. Si consiglia inoltre il corretto posizionamento e rimozione dei connettori.
R: Sì. Shunxin è in grado di progettare slot e layout di posizionamento dedicati per connettori FC, SC, LC, ST e MPO/MTP. Anche le configurazioni single-core, dual-core e multi-core possono essere personalizzate in base alla struttura del prodotto. È possibile fornire campioni di connettori, disegni o dati dimensionali per lo sviluppo.
R: Sì. La scanalatura di avvolgimento può essere personalizzata in base alla lunghezza della fibra, al diametro del cavo, alle dimensioni del vassoio e al raggio di curvatura minimo richiesto, aiutando a organizzare il cavo in eccesso senza creare piegature inutili.
R: Sono disponibili fogli in PET e PS per diverse esigenze di imballaggio. È possibile selezionare le specifiche del materiale insieme alla resistenza superficiale, alla trasparenza, alla rigidità e al design strutturale richiesti.
